雙吸中開離心泵結構特點及工作原理
時間：2013/1/8 來源：浙江揚子江泵業有限公司
單級雙吸離心泵工作原理簡單的用白話文說：入口液體同時進入葉輪中心區域，高速旋轉的葉輪在離心力的作用將液體甩出，葉輪中心就形成低壓區，入口液體在大氣壓作用下，源源不斷的流向低壓區，即進入葉輪中心后又被甩出的循環過程。
S/SH型泵是單級、雙吸、泵殼水平中開式離心泵。供輸送清水及物理化學性質類似于水的液體，介質溫度80℃,若連端軸承通以冷卻水，介質溫度可達130℃，改變?nèi)~輪、密封、軸封的材料，可以汲送含有泥沙的渾水，泵的軸承一般采用軟填料，如有特殊訂貨要求，也可裝機械密封。該泵適合用于工廠、礦山、城市、電站的給排水,農田排澇灌溉和大型水利工程。

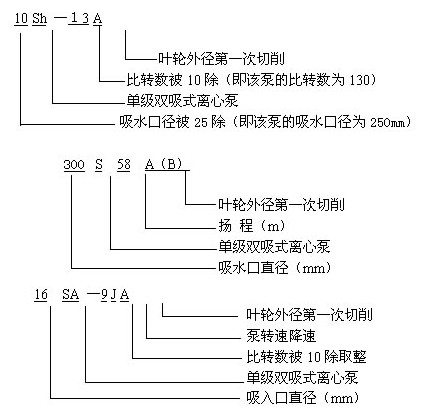

sh/S/SA雙吸中開離心泵型號意義：
sh/S/SA雙吸中開離心泵故障及排除方法：
|
故障 |
原因 |
消除方法 |
|
1、泵不吸水，壓力表及真空表指針劇烈跳動 |
1、注水不夠多； |
1、再往泵內注水； |
|
2、泵不吸水，真空表顯示高度真空。 |
1、底閥沒打開或已淤塞； |
1、校正或列換底閥； |
|
3、泵不出水，壓力表顯示有壓力。 |
1、出水管路阻力太大； |
1、檢查或縮短出水管路； |
|
4、流量不足或揚程太低。 |
1、葉輪或進出水管路阻塞； |
1、清洗葉輪或管路； |
|
5、泵消耗的功率過大。 |
1、填料壓得太緊； |
1、擰松填料壓蓋； |
|
6、泵內部聲音反常，泵不上水。 |
1、吸水管阻力太大；或吸水高度過高； |
1、清理進水管及底閥；降低吸水高度； |
|
7、泵不正常振動。 |
1、泵發生汽蝕； |
1、調節出水閘閥，使之在規定范圍內運轉； |
|
8、軸承過熱 |
1、軸承內沒有油； |
1、檢查并清洗軸承體，加潤滑油； |

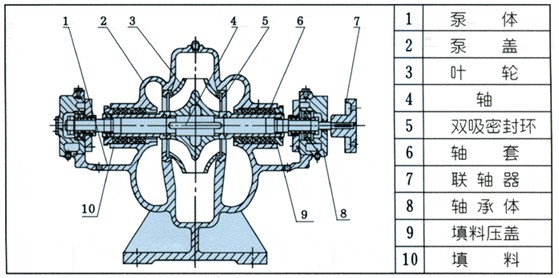

sh/S/SA雙吸中開離心泵結構圖：
S、SH型單級雙吸泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針?lè)较蛐D(zhuǎn)。如根據用戶特殊訂貨需要也可改為順吋針旋轉。
S、SH型單級雙吸泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外， 其馀多為鑄鐵制成。
泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。
葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。
泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。
水泵通過聯軸器由電動機直接傳動。
軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。
sh/S/SA雙吸中開離心泵裝配，拆卸，安裝：
裝配與拆卸
1 、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。
2、將轉子部件裝在泵體上，調整葉輪的軸向位暈到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。
3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，后裝上墳料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。
裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均勻即可，拆卸可按上述裝配順序相反地進行。
安裝
1 、檢査水泵和電動機應無損壞。
2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值�；A(chǔ)尺寸應符合泵機組的安裝尺寸。
3、安裝順序：
① 將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。
② 在基礎與泵底腳之后灌注混凝土 。
③ 待混凝土干固后，擰緊地腳螺栓，并重新檢査水泵的水平度。
④ 校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。
⑤ 在檢査電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得籍泵本體支承。
5、水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。
6、如水泵安裝在進水水位以上吋，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
7、水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。
sh/S/SA雙吸中開離心泵起動、停止和運行
1、起動與停止：
起動前，轉動泵的轉子，應該輕滑均勻。
② 關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水.無空氣窩存。
③ 如果泵上裝有真空表或壓力表.要關閉其與泵相連接的旋基再起動電動機.待轉速正常后再打開；然后逐漸打開出水閘閥，如流置過大，可以適當?shù)仃P(guān)小閘閥進行調節；反之流量過小時.將閘閥開大。
④ 均勻地?cái)Q緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的溫升。
⑤ 當停止水泵運轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源.如
所處環境的溫度較低時，則應將泵體下部的四方螺塞打開.去掉?水.以免凍裂。⑥長期停止使用時.應拆開水泵將另件上的水擦干.在加工表面涂上防銹油保管好。
2、運轉：
① 水泵軸承高溫度不應超過75°C。
② 潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3?1/2為宜。
③ 填料磨損吋可適當壓緊填料壓蓋.若磨損過多應加以更換。
④ 定期柁査眹軸器部件.注意電機軸承溫升。
⑤ 運轉過程中.如發現矂聲或其他不正常的聲音時，應立即停車.檢査其原因.加以消除。
⑥ 不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速后流量.揚程.軸功率分別為Q1 、H1和N1.其相互關系.可用下列公式迸行換算：
Q1=（n1/n）Q H1=(n1/n)²H N1=(n1/n)³N
sh/S/SA雙吸中開離心泵基本參數：
|
型號 |
流量 Q |
總揚程 H (m) |
轉速 N (r/min) |
功率 N(Kw) |
效率 η （ %） |
必須汽蝕余量 (m) |
葉輪 直徑 mm |
泵質量 kg | ||
|
m3/h |
L/s |
軸功率 |
電機功率 |
|||||||
|
6Sh-6 150s78 |
126 |
35 |
84 |
2900 |
40 |
55 |
72 |
5 |
248 |
150 |
|
162 |
45 |
78 |
45.8 |
75 | ||||||
|
198 |
55 |
70 |
51.0 |
74 | ||||||
|
6Sh-6A 150S78A |
112 |
31 |
67 |
2900 |
30 |
45 |
68 |
5 |
220 |
150 |
|
144 |
40 |
62 |
33.8 |
72 | ||||||
|
180 |
50 |
55 |
38.5 |
70 | ||||||
|
6Sh-9 150S50 |
130 |
36.2 |
52 |
2900 |
25.3 |
37 |
74 |
5 |
200 |
145 |
|
170 |
47.2 |
47.6 |
27.6 |
80 | ||||||
|
220 |
61.2 |
35 |
31.3 |
67 | ||||||
|
6Sh-9A 150S50A |
120 |
31 |
43.8 |
2900 |
18.5 |
30 |
72 |
5 |
186 |
145 |
|
144 |
40 |
40 |
20.9 |
75 | ||||||
|
180 |
50 |
35 |
24.5 |
70 | ||||||
|
8Sh-6 200S95 |
180 |
50 |
100 |
2900 |
79.1 |
110 |
62 |
5.5 |
284 |
245 |
|
234 |
65 |
93.5 |
85.0 |
71 | ||||||
|
288 |
80 |
82.5 |
88.6 |
73 | ||||||
|
8Sh-6A 200S95A |
160 |
44.5 |
85.1 |
2900 |
60.8 |
90 |
61 |
5.5 |
262 |
245 |
|
215 |
59.7 |
75.6 |
64.2 |
69 | ||||||
|
265 |
73.6 |
70.2 |
71.4 |
71 | ||||||
|
8Sh-9 200S63 |
213 |
60 |
69 |
2900 |
55 |
75 |
74 |
4.7 5.5 7 |
236 |
265 |
|
288 |
80 |
62.5 |
61.3 |
80 | ||||||
|
351 |
97.5 |
50 |
67.8 |
70.5 | ||||||
|
8Sh-9A 200S63A |
180 |
50 |
54.5 |
2900 |
41 |
55 |
65 |
4.5 5.0 6.2 |
220 |
265 |
|
270 |
70 |
46 |
48.3 |
70 | ||||||
|
324 |
90 |
37.5 |
51 |
65 | ||||||
|
8Sh-13 200S42 |
126216 |
3560 |
8448 |
2900 |
34.9 |
45 |
81 |
5.0 6.4 8.2 |
204 |
219 |
|
162288 |
4580 |
7841.3 |
38.1 |
85 | ||||||
|
198342 |
5595 |
7035 |
40.2 |
81 | ||||||
|
8SA-10 8Sh-13 200S42 |
198 |
55 |
43 |
2900 |
30.5 |
37 |
76 |
4.8 5.8 7 |
139 |
219 |
|
270 |
75 |
36 |
33.1 |
80 | ||||||
|
310 |
86 |
31 |
34.4 |
76 | ||||||
|
10Sh-6 250S65 |
360 |
100 |
71 |
1450 |
91.5 |
132 |
76 |
4 |
460 |
565 |
|
486 |
135 |
65.1 |
109 |
79 | ||||||
|
612 |
170 |
56 |
129.6 |
72 | ||||||
|
10Sh-6A 250S65A |
342 |
95 |
61 |
1450 |
76.7 |
110 |
74 |
4 |
436 |
565 |
|
468 |
135 |
54 |
89.4 |
77 | ||||||
|
540 |
150 |
50 |
98 |
75 | ||||||
|
10Sh-9 250S39 |
360 |
100 |
42.5 |
1450 |
55.5 |
75 |
75 |
4 |
367 |
428 |
|
486 |
135 |
38.5 |
61.5 |
83 | ||||||
|
612 |
170 |
32.5 |
67.7 |
80 | ||||||
|
10Sh-9A 250S39A |
324 |
90 |
35.5 |
1450 |
40.2 |
55 |
78 |
4 |
338 |
428 |
|
468 |
130 |
30.5 |
45.7 |
85 | ||||||
|
576 |
160 |
25 |
47.8 |
82 | ||||||
|
10Sh-13 250S24 |
360 |
100 |
27 |
1450 |
33.1 |
45 |
80 |
4 |
296 |
420 |
|
486 |
135 |
23.5 |
36.2 |
86 | ||||||
|
576 |
160 |
19 |
36.4 |
82 | ||||||
|
10Sh-13A 250S24A |
342 |
95 |
22.2 |
1450 |
25.8 |
37 |
80 |
4 |
270 |
420 |
|
414 |
115 |
20.3 |
27.6 |
83 | ||||||
|
482 |
134 |
17.4 |
28.6 |
80 | ||||||
|
10Sh-19 250S14 |
360 |
100 |
17.5 |
1450 |
21.4 |
30 |
80 |
4 |
240 |
405 |
|
486 |
135 |
14 |
21.8 |
85 | ||||||
|
576 |
160 |
11 |
22.1 |
78 | ||||||
|
10Sh-19A 250S14A |
320 |
89 |
13.7 |
1450 |
15.4 |
22 |
78 |
4 |
224 |
405 |
|
432 |
120 |
11 |
15.8 |
82 | ||||||
|
504 |
140 |
8.6 |
15.8 |
75 |
|
12Sh-6 300S90 |
590 |
164 |
98 |
1450 |
213 |
300 |
74 |
4.6 5.5 6.5 |
540 |
847 |
|
792 |
220 |
90 |
245 |
80 | ||||||
|
936 |
260 |
82 |
279 |
75 | ||||||
|
12Sh-6A 300S90A |
576 |
160 |
86 |
1450 |
190 |
260 |
71 |
4.5 5.3 6.4 |
510 |
845 |
|
755 |
210 |
78 |
217 |
74 | ||||||
|
918 |
255 |
70 |
246 |
71 | ||||||
|
12Sh-6B 300S90B |
540 |
150 |
72 |
1450 |
151 |
250 |
70 |
4.4 5.1 6.2 |
475 |
845 |
|
720 |
200 |
67 |
180 |
73 | ||||||
|
900 |
250 |
57 |
200 |
70 | ||||||
|
12Sh-9 300S58 |
576 |
160 |
65 |
1450 |
128 |
180 |
80 |
5.5 |
435 |
572 |
|
792 |
220 |
58 |
149 |
84 | ||||||
|
972 |
270 |
50 |
168 |
79 | ||||||
|
12Sh-9A 300S58A |
530 |
147 |
55 |
1450 |
99.2 |
155 |
80 |
5.5 |
402 |
572 |
|
720 |
200 |
49 |
116 |
83 | ||||||
|
893 |
248 |
42 |
131 |
78 | ||||||
|
12Sh-9B 300S58B |
504 |
140 |
47.2 |
1450 |
82.5 |
135 |
79 |
5.5 |
378 |
572 |
|
684 |
190 |
43 |
97.7 |
82 | ||||||
|
835 |
232 |
37 |
108 |
78 | ||||||
|
12Sh-13 300S32 |
612 |
170 |
38 |
1450 |
76.2 |
90 |
83 |
5.5 |
352 |
809 |
|
792 |
220 |
32.2 |
79.8 |
87 | ||||||
|
900 |
250 |
25.5 |
78.1 |
80 | ||||||
|
12Sh-13A 300S32A |
550 |
153 |
31 |
1450 |
58.1 |
75 |
80 |
5.5 |
322 |
809 |
|
720 |
200 |
26 |
60.7 |
84 | ||||||
|
810 |
225 |
20.5 |
58 |
78 | ||||||
|
12Sh-19 300S19 |
612 |
170 |
23 |
1450 |
47.3 |
55 |
81 |
5.5 |
290 |
660 |
|
792 |
220 |
19.4 |
49.8 |
84 | ||||||
|
935 |
260 |
14 |
47.6 |
75 | ||||||
|
12Sh-19A 300S19A |
504 |
140 |
20 |
1450 |
34.8 |
45 |
79 |
5.5 |
262 |
660 |
|
720 |
200 |
16 |
38.3 |
82 | ||||||
|
900 |
250 |
11.5 |
37.6 |
75 | ||||||
|
12Sh-28 300S12 |
611 |
170 |
14.5 |
1450 |
30.3 |
37 |
80 |
5.5 |
248 |
660 |
|
792 |
220 |
12 |
31.2 |
83 | ||||||
|
900 |
285 |
10 |
33.1 |
74 | ||||||
|
12Sh-28A 300S12A |
522 |
145 |
11.8 |
1450 |
22.4 |
30 |
75 |
5.5 |
225 |
660 |
|
685 |
190 |
10 |
23.3 |
80 | ||||||
|
792 |
220 |
8.7 |
24.4 |
77 |
|
14Sh-6 350S125 |
850 |
236 |
140 |
1450 |
450 |
680 |
72 |
6.5 |
655 |
1580 |
|
1250 |
347 |
125 |
525 |
81 | ||||||
|
1663 |
461 |
100 |
620 |
73 | ||||||
|
14Sh-6A 350S125A |
800 |
223 |
125 |
1450 |
391 |
630 |
70 |
6.5 |
620 |
1580 |
|
1180 |
328 |
112 |
462 |
78 | ||||||
|
1570 |
436 |
90 |
550 |
70 | ||||||
|
14Sh-6B 350S125B |
745 |
207 |
108 |
1450 |
313 |
500 |
70 |
6.5 |
575 |
1580 |
|
1100 |
305 |
96 |
373 |
77 | ||||||
|
1460 |
405 |
77 |
422 |
72.5 | ||||||
|
14Sh-9 350S75 |
972 |
270 |
80 |
1450 |
268 |
400 |
79 |
6.5 |
500 |
1200 |
|
1260 |
350 |
75 |
306 |
84 | ||||||
|
1440 |
400 |
65 |
319 |
80 | ||||||
|
14SA-10 14Sh-9A 350S75A |
900 |
250 |
70 |
1450 |
220 |
300 |
78 |
6.5 |
465 |
1200 |
|
1170 |
325 |
65 |
247 |
84 | ||||||
|
1330 |
370 |
56 |
257 |
79 | ||||||
|
14SA-10A 14Sh-9AB 350S75AB |
900 |
250 |
60 |
1450 |
175 |
250 |
78 |
6.5 |
445 |
1200 |
|
1080 |
300 |
58 |
196 |
84 | ||||||
|
1260 |
350 |
54 |
213 |
79 | ||||||
|
14Sh-9B 350S75B |
826 |
230 |
59 |
1450 |
178 |
260 |
75 |
6.5 |
428 |
1200 |
|
1080 |
300 |
55 |
198 |
82 | ||||||
|
1225 |
340 |
47.5 |
206 |
77 |
|
14ShA-108 14Sh-13 350S44 |
972 |
270 |
50 |
1470 |
164 |
220 |
81 |
6.5 |
410 |
1105 |
|
126 |
350 |
43.8 |
179 |
84 | ||||||
|
1480 |
410 |
37 |
188 |
79 | ||||||
|
14Sh-13A 350S44A |
864 |
240 |
41 |
1470 |
121 |
180 |
80 |
6.5 |
380 |
1105 |
|
1120 |
310 |
36 |
130 |
84 | ||||||
|
1330 |
370 |
30 |
136 |
80 | ||||||
|
14Sh-19 350S26 |
971 |
270 |
32 |
1450 |
99.7 |
132 |
85 |
6.5 |
350 |
880 |
|
1260 |
350 |
26 |
102 |
88 | ||||||
|
1440 |
400 |
22 |
95.7 |
82 | ||||||
|
14Sh-19A 350S26A |
864 |
240 |
26 |
1450 |
76.5 |
110 |
80 |
6.5 |
326 |
880 |
|
1120 |
310 |
21.5 |
77 |
85 | ||||||
|
1296 |
360 |
16.5 |
80 |
73 | ||||||
|
14Sh-28 350S16 |
971 |
270 |
20 |
1450 |
64.4 |
75 |
72 |
6.5 |
290 |
760 |
|
1260 |
350 |
16.2 |
65.3 |
85 | ||||||
|
1440 |
400 |
13.4 |
70 |
75 | ||||||
|
14Sh-28A 350S16A |
864 |
240 |
16 |
1450 |
50.2 |
55 |
75 |
6.5 |
270 |
760 |
|
1044 |
290 |
13.4 |
47.6 |
80 | ||||||
|
1260 |
350 |
10 |
48.3 |
71 | ||||||
|
16Sh-9 400S96 |
1080 |
300 |
98 |
1480 |
400 |
500 |
71.5 |
5.5 |
535 |
1910 |
|
1260 |
350 |
96 |
428 |
77 | ||||||
|
1620 |
450 |
90 |
473 |
84 | ||||||
|
16Sh-9A 400S96A |
1080 |
250 |
85.5 |
1480 |
346 |
440 |
73 |
6 |
510 |
1910 |
|
1260 |
300 |
85 |
370 |
79 | ||||||
|
1620 |
350 |
78 |
410 |
84 | ||||||
|
16Sh-9B 400S96B |
1080 |
300 |
78 |
1480 |
29.8 |
440 |
77 |
6 |
480 |
1910 |
|
1260 |
350 |
76 |
318 |
82 | ||||||
|
1620 |
450 |
68 |
349 |
80 | ||||||
|
16SA-9J 16SA-9C 400S96J |
900 |
250 |
40 |
980 |
124 |
185 |
79 |
3 |
535 |
1910 |
|
1080 |
300 |
40 |
140 |
84 | ||||||
|
1260 |
350 |
38 |
155.3 |
84 | ||||||
|
16SA-9JA 16SA-9D 400S96JA |
900 |
250 |
37 |
980 |
112 |
155 |
81 |
5 |
510 |
1910 |
|
1080 |
300 |
35 |
123 |
84 | ||||||
|
1260 |
350 |
32 |
131 |
84 | ||||||
|
20Sh-6 500S98 |
1450 |
403 |
108 |
970 |
585 |
800 |
72.5 |
6 |
860 |
4330 |
|
2016 |
560 |
98.4 |
680 |
79.5 | ||||||
|
2300 |
640 |
89 |
735 |
76 |
|
20Sh-6A 500S98A |
1349 |
375 |
93 |
970 |
490 |
630 |
70 |
6.4 |
800 |
4330 |
|
1870 |
520 |
85 |
564 |
77 | ||||||
|
2140 |
595 |
77 |
607 |
74 | ||||||
|
20Sh-9 500S59 |
1150 |
430 |
66 |
970 |
340 |
500 |
82 |
6 |
682 |
2750 |
|
2016 |
560 |
59 |
390 |
83 | ||||||
|
2450 |
680 |
50 |
433 |
77 | ||||||
|
20Sh-9A 500S59A |
1405 |
390 |
58 |
970 |
300 |
400 |
74 |
6 |
640 |
2750 |
|
1910 |
530 |
50 |
347 |
75 | ||||||
|
2270 |
630 |
42 |
360 |
72 | ||||||
|
20Sh-9B 500S59B |
1763 |
490 |
42 |
970 |
273 |
355 |
74 |
6 |
600 |
2750 |
|
1763 |
490 |
42 |
273 |
74 | ||||||
|
1763 |
490 |
42 |
273 |
74 | ||||||
|
20Sh-13 500S35 |
1550 |
430 |
40 |
970 |
206 |
280 |
82 |
6 |
550 |
2340 |
|
2016 |
560 |
35.1 |
219 |
88 | ||||||
|
2410 |
670 |
30 |
247 |
80 | ||||||
|
20Sh-13A 500S35A |
1870 |
520 |
31 |
970 |
186 |
240 |
85 |
6 |
510 |
2340 |
|
1870 |
520 |
31 |
186 |
85 | ||||||
|
1870 |
520 |
31 |
186 |
85 |
|
20Sh-19 500S22 |
1620 |
450 |
27 |
970 |
148 |
180 |
80 |
6 |
465 |
2010 |
|
2016 |
560 |
22 |
147 |
82 | ||||||
|
2340 |
650 |
15 |
137 |
70 | ||||||
|
20Sh-19A 500S22A |
1296 |
360 |
23 |
970 |
111 |
130 |
73 |
6 |
427 |
2010 |
|
1870 |
520 |
17 |
108 |
80 | ||||||
|
2016 |
560 |
14 |
101 |
76 | ||||||
|
20Sh-20 |
2500 |
694.4 |
24.5 |
745 |
238.3 |
340 |
70 |
4.5 5 5.2 |
605 |
3030 |
|
3600 |
1000 |
21 |
248 |
83 | ||||||
|
3800 |
1055 |
20.4 |
255.9 |
82.5 | ||||||
|
20Sh-20A |
2500 |
694.4 |
22 |
740 |
218.3 |
280 |
70 |
5 5.4 5.6 |
584 |
3030 |
|
3600 |
1000 |
17.2 |
215 |
80 | ||||||
|
3800 |
1055 |
16 |
216.5 |
78 | ||||||
|
20Sh-28 500S13 |
1620 |
450 |
15.2 |
970 |
78.9 |
110 |
85 |
6 |
390 |
2000 |
|
2016 |
560 |
12.8 |
79 |
89 | ||||||
|
2325 |
646 |
10.6 |
78 |
86 | ||||||
|
24SA-10 24Sh-9 600S75 |
2750 |
764 |
80 |
960 |
689 |
900 |
87 |
8.7 |
765 |
4300 |
|
3420 |
950 |
71 |
727 |
91 | ||||||
|
3930 |
1092 |
60 |
730 |
88 | ||||||
|
24SA-10B 24Sh-9A 600S75A |
2550 |
708 |
64 |
960 |
516 |
710 |
86 |
7.5 |
710 |
4300 |
|
3168 |
880 |
61 |
585 |
90 | ||||||
|
3640 |
1010 |
53 |
610 |
86 | ||||||
|
24Sh-9B 600S75B |
2300 |
630 |
60 |
960 |
442 |
550 |
85 |
7.5 |
690 |
4300 |
|
2800 |
778 |
56 |
514 |
88 | ||||||
|
3200 |
889 |
49 |
502 |
85 | ||||||
|
24Sh-9J 600S39 |
2600 |
750 |
39 |
730 |
319 |
380 |
90 |
5.2 |
765 |
4300 |
|
2600 |
750 |
39 |
319 |
90 | ||||||
|
2600 |
750 |
39 |
319 |
90 | ||||||
|
24Sh-13 600S47 |
2502 |
695 |
56 |
970 |
460 |
550 |
83 |
7.5 |
630 |
3200 |
|
3168 |
880 |
47.4 |
465 |
88 | ||||||
|
3499 |
972 |
38 |
426 |
80 | ||||||
|
24Sh-15 |
2500 |
694 |
33.5 |
740 |
316.7 |
420 |
70 |
5 5.5 5.8 |
674 |
3120 |
|
3600 |
1000 |
30 |
345.9 |
85 | ||||||
|
4000 |
1111 |
28.5 |
365 |
83 | ||||||
|
24SA-18 24Sh-13A 600S47A |
2700 |
750 |
48.5 |
970 |
434 |
450 |
83 |
7.5 |
615 |
4000 |
|
3150 |
875 |
44 |
438 |
88 | ||||||
|
3600 |
1000 |
32 |
392 |
80 | ||||||
|
24Sh-19 600S32 |
2480 |
700 |
37 |
970 |
295 |
380 |
86 |
7.5 |
540 |
2550 |
|
3170 |
880 |
32 |
310 |
89 | ||||||
|
3960 |
1100 |
22 |
279 |
85 |
|
24Sh-19A 600S32A |
2304 |
640 |
31.5 |
970 |
235 |
280 |
84 |
7.5 |
500 |
2550 |
|
2880 |
800 |
27 |
238 |
89 | ||||||
|
3600 |
1000 |
20 |
231 |
85 | ||||||
|
24Sh-20 600S21 |
2500 |
694.4 |
24.5 |
740 |
238.3 |
340 |
70 |
5 |
605 |
3030 |
|
3600 |
1000 |
21 |
248 |
83 | ||||||
|
3800 |
1055 |
20.4 |
256 |
82.5 | ||||||
|
24Sh-20A 600S21A |
2500 |
694.4 |
22 |
740 |
218.3 |
280 |
70 |
5 |
584 |
3030 |
|
3600 |
1000 |
17.2 |
215 |
80 | ||||||
|
3800 |
1055 |
16 |
216.3 |
78 | ||||||
|
24Sh-28 600S22 |
2340 |
650 |
23.5 |
970 |
187 |
250 |
80 |
7.5 |
500 |
2500 |
|
2880 |
800 |
21 |
195 |
84.5 | ||||||
|
3420 |
950 |
18 |
207 |
81 | ||||||
|
24Sh-28A 600S22A |
2430 |
650 |
17.5 |
970 |
145 |
185 |
77 |
7.5 |
450 |
2500 |
|
2880 |
800 |
15.5 |
148 |
82 | ||||||
|
3420 |
950 |
13 |
154 |
78.5 |
|
28SA-10 28Sh-10 700S90 |
3715 |
1032 |
99.5 |
980 |
1157 |
1250 |
87 |
9.5 |
415 |
2500 |
|
4700 |
1306 |
90 |
1252 |
92 | ||||||
|
4898 |
1360 |
87 |
1018 |
89.5 | ||||||
|
28SA-10A 28Sh-10A 700S90A |
3420 |
952 |
84.5 |
980 |
929 |
1250 |
85 |
8 |
840 |
5800 |
|
4336 |
1204 |
76.5 |
1005 |
90 | ||||||
|
4517 |
1255 |
74 |
1018 |
89.5 | ||||||
|
28SA-10J 28Sh-10JA 700S90JA |
2111 |
586.4 |
57.5 |
742 |
501 |
710 |
52 |
5 |
775 |
5800 |
|
3600 |
1000 |
52 |
555 |
72 | ||||||
|
4248 |
1180 |
43.5 |
595 |
79 | ||||||
|
28SA-10JA 28Sh-10JB 700S90JB |
2400 |
667 |
51 |
742 |
397 |
560 |
84 |
5 |
850 |
5800 |
|
3000 |
833 |
47 |
431 |
89 | ||||||
|
3744 |
1040 |
39.5 |
474 |
88.5 | ||||||
|
32Sh-9 800S76 |
4400 |
1222 |
82 |
740 |
1128 |
1500 |
87 |
8 |
780 |
5800 |
|
5500 |
1528 |
76 |
1250 |
91 | ||||||
|
6600 |
1722 |
68 |
1384 |
88 | ||||||
|
32Sh-9A 800S76A |
4160 |
1156 |
75 |
742 |
976 |
1400 |
86 |
7.5 |
900 |
8000 |
|
5200 |
1464 |
69 |
1085 |
86 | ||||||
|
6200 |
1722 |
63 |
1222 |
87 | ||||||
|
32Sh-10 |
4680 |
1300 |
84 |
742 |
1216 |
1600 |
88 |
8.5 |
880 |
8000 |
|
6330 |
1758 |
75 |
1405 |
92 | ||||||
|
7200 |
2000 |
67.5 |
1478 |
90 | ||||||
|
32Sh-10A |
4470 |
1242 |
76.5 |
600 |
1060 |
1400 |
88 |
7.5 |
990 |
8300 |
|
5760 |
1600 |
70 |
1194 |
92 | ||||||
|
6878 |
1910 |
61.5 |
1296 |
89 | ||||||
|
32Sh-10J |
3960 |
1100 |
50 |
730 |
702 |
1000 |
77 |
6.5 |
950 |
8300 |
|
5070 |
1408 |
47.5 |
785 |
84 | ||||||
|
6210 |
1725 |
44 |
862 |
87 | ||||||
|
32SA-19E 32Sh-19 800S32 |
4700 5500 6010 6460 |
1305 1530 1670 1795 |
35 32.5 28.9 25.4 |
730 |
575 580 567 567 |
630 |
78 84 83.5 80.5 |
6.5 |
990 |
8300 |
|
32SA-19 32Sh-19A 800S32A |
4550 5310 5800 6250 |
1260 1475 1600 1735 |
31 29 26.5 23 |
750 |
492 500 496 487 |
560 |
78 84 83.5 80.5 |
6.5 |
740 |
5100 |
|
32SA-19A 32Sh-19B 800S32B |
4170 |
1050 |
29 |
600 |
391 |
450 |
79 |
6.5 |
715 |
5100 |
|
5000 |
1388 |
26 |
393 |
84 | ||||||
|
5450 |
1518 |
23.5 |
415 |
81 | ||||||
|
40Sh-8 1000S46 |
6600 |
1933 |
52 |
600 |
1222 |
1250 |
84 |
6 |
695 |
10000 |
|
8250 |
2292 |
46 |
1174 |
88 | ||||||
|
9900 |
2750 |
37 |
997 |
80 | ||||||
|
40Sh-8A 1000S46A |
6000 |
1666 |
47 |
500 |
936 |
1250 |
80 |
6 |
670 |
10000 |
|
7800 |
2167 |
41.5 |
1013 |
87 | ||||||
|
9000 |
2722 |
32 |
992 |
79 | ||||||
|
1200S39 |
7200 |
2000 |
42.5 |
500 |
1023 |
1600 |
81.5 |
5.5 |
||
|
9000 |
2500 |
39 |
1092.4 |
87.5 | ||||||
|
10800 |
3000 |
33 |
1155 |
84 | ||||||
|
1200S39A |
6480 |
1800 |
38.5 |
500 |
849 |
1250 |
80 |
5.5 |
||
|
8100 |
2250 |
35 |
892.5 |
86.5 | ||||||
|
9720 |
2700 |
29 |
925 |
83 | ||||||
|
1200S39B |
5832 |
1620 |
34 |
500 |
675 |
1000 |
80 |
5.5 |
||
|
7290 |
2025 |
31 |
718 |
85.7 | ||||||
|
8748 |
2430 |
25.5 |
741 |
82 | ||||||
|
1200S85 |
9360 |
2600 |
95.7 |
745 |
2903 |
3450 |
84 |
11 12 12.4 |
1130 |
16000 |
|
12240 |
3400 |
85 |
3147 |
90 | ||||||
|
14400 |
4000 |
70 |
3228 |
85 |
|
120S56 |
8640 |
2400 |
60.5 |
600 |
1763 |
2240 |
82 |
7.5 |
780 |
16000 |
|
10800 |
3000 |
56 |
1871 |
88 | ||||||
|
12960 |
3600 |
47.5 |
1960 |
86 | ||||||
|
120S56A |
7776 |
2160 |
54.5 |
600 |
1425 |
2000 |
81 |
7.5 |
760 |
15500 |
|
9720 |
2700 |
50 |
1513 |
88 | ||||||
|
11664 |
3240 |
42 |
1597 |
84 | ||||||
|
1200S32 |
8640 |
2400 |
35 |
600 |
992 |
1400 |
83 |
7.5 |
620 |
13000 |
|
10800 |
3000 |
32 |
1082 |
87 | ||||||
|
12960 |
3600 |
26 |
1073 |
85.5 | ||||||
|
1200S32A |
7776 |
2160 |
32.5 |
600 |
834 |
1250 |
83 |
7.5 |
600 |
13000 |
|
9720 |
2700 |
29 |
882 |
87 | ||||||
|
11664 |
3240 |
23 |
880 |
83 | ||||||
|
1200S22 |
7920 |
2240 |
26 |
500 |
644 |
800 |
86 |
5.5 |
585 |
12500 |
|
9612 |
2670 |
22 |
662 |
87 | ||||||
|
10800 |
3000 |
18 |
638 |
83 |
|
1200S22A |
7200 |
2000 |
23 |
500 |
534 |
710 |
85 |
5.5 |
560 |
12500 |
|
9000 |
2722 |
20.5 |
573 |
86.5 | ||||||
|
10080 |
2800 |
17.5 |
585 |
82.5 |
感謝您訪問我們揚子江泵業的網站m.qiyi88.cn，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務.
